РусскийДвигатель для тангенциальных вентиляторов,Осевой вентилятор с внешним ротором, Двигатель с расщеплёнными полюсами
Двигатель для тангенциальных вентиляторов с внешним ротором разработан с открытой структурой. Является однофазным конденсаторным с 4 или 6 полюсами. Номинальное напряжение составляет 220 и 120В. Максимальная скорость вращения - до 1600 оборотов в минуту. Толщина ламинирования стального сердечника статора - 35мм, 47мм или 60мм. Степень защиты - IP00.

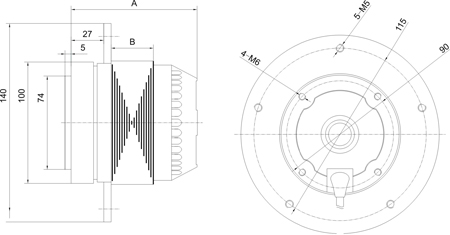

Рисунок
| Модель | A | B |
| 102-35 | 100 | 35 |
| 102-47 | 113 | 47 |
| 102-60 | 125 | 60 |
| Модель | Номинальное напряжение (В) | Частота (Гц) | Номинальный ток (A) | Входная мощность (Вт) | Скорость вращения (об/мин) | Ёмкость конденсатора (μF) | Вес нетто (кг) | Кривая |
| YWF4E-102-35 | 220 | 50 | 0.5 | 110 | 1350 | 4 | 2.5 | 1 |
| 120 | 60 | 1.65 | 190 | 1600 | 16 | 2.5 | a | |
| YWF6E-102-35 | 220 | 50 | 0.45 | 100 | 900 | 2.5 | 2.5 | 2 |
| 120 | 60 | 0.7 | 80 | 1080 | 8 | 2.5 | b | |
| YWF4E-102-47 | 220 | 50 | 0.7 | 150 | 1350 | 5 | 3.5 | 3 |
| 120 | 60 | 2.35 | 270 | 1600 | 22 | 3.5 | c | |
| YWF6E-102-47 | 220 | 50 | 0.55 | 120 | 850 | 3 | 3.5 | 4 |
| 120 | 60 | 1.15 | 135 | 960 | 12 | 3.5 | d | |
| YWF4E-102-60 | 220 | 50 | 1 | 215 | 1350 | 6 | 4.5 | 5 |
| 120 | 60 | 2.55 | 300 | 1600 | 32 | 4.5 | e | |
| YWF4E-102-60 | 220 | 50 | 0.65 | 145 | 880 | 4 | 4.5 | 6 |
| 120 | 60 | 1.5 | 180 | 1050 | 20 | 4.5 | f |
Кривая
1. График крутящего момента 4P-220В/50Гц
2. График крутящего момента 6P-220В/50Гц
3. График крутящего момента 4P-120В/60Гц
4. График крутящего момента 6P-120В/60Гц
Компания Lionball Ventilator специализируется на производстве двигателей для тангенциальных вентиляторов в Китае. Наша компания также предлагает такую продукцию как тангенциальные вентиляторы для системы подогрева полов, бесколлекторные микродвигатели для испарителей, воздушных охладителей, центробежные вентиляторы с двумя воздухозаборными отверстиями и с лопастями изогнутыми вперёд, и многое другое.
