Круглый канальный вентилятор серии CDF из стали для системы вентиляции зданий является новым устройством недавно разработанным на основе сочетаний техники холодного волочения и аэродинамических свойств. С точки зрения диаметра выпускного отверстия, включает в себя 7 моделей - CDF2E100, CDF2E125, CDF2E150, CDF2E160, CDF2E200, CDF2E250 и CDF2E315.

Круглый канальный вентилятор может быть легко и удобно установлен в любом положении под различными углами. Его впускные и выпускные отверстия одинаковы по размеру. Они могут быть непосредственно соединены с круговым спиральный воздуховодом или ПВХ воздуховодом, тем самым существенно экономя затраты на монтаж воздуховодов.

Крыльчатка продукта состоит из ряда загнутых назад лопастей из алюминиевого сплава, спереди и сзади покрытой диском (накладкой). Посредством проверки на статический и динамический баланс лопасти отличаются высокой эффективностью, отличными аэродинамическими характеристиками, а также стабильным и надёжным ходом. Передние и задние накладки обе сделаны из стального листа.

Наш круглый канальный вентилятор характеризуется компактной конструкцией и беспрепятственным воздуховодом. Не требует обработки распылением, не наносит вреда окружающей среде. Данный продукт может быть использован для передачи воздуха или других газов, которые на являются самовоспламеняющимися, взрывчатыми, вредными для человеческого организма или вызывающими коррозию железа и стали. Идеально подойдёт для систем вентиляции в гостиницах, ресторанах, театрах, подвалах и т. д. До сих пор используется взамен вентиляторов дымоудаления. Пользуется большим спросом у покупателей.

Рисунок
Графики различных моделей
1. CDF2E100 2. CDF2E125
3. CDF2E150 4. CDF2E160

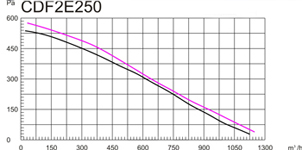

5. CDF2E200 6. CDF2E250

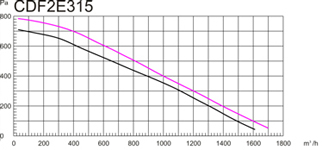

7. CDF2E315

Наименование A (мм) B (мм) C (мм) D (мм) E (мм)
CDF2E100 97 240 20 20 200
CDF2E125 121 236 24 24 206
CDF2E150 147 280 25 22 206
CDF2E160 157 280 27 30 213
CDF2E200 197 335 28 25 240
CDF2E250 246 335 30 25 220
CDF2E315 313 402 25 30 255
Технические параметры (Часть I)
Модель Номинальное
напряжение (В)
Частота (Гц) Входная
мощность (Вт)
Ток (A) Скорость вращения
(об/мин)
Ёмкость конденсатора (μF)
CDF2E100 115 60 77 0.63 2550 8
CDF2E125 115 60 85 0.7 2550 8
CDF2E150 115 60 125 0.98 2550 12
CDF2E160 115 60 130 1 2500 12
CDF2E200 115 60 200 1.78 2400 16
CDF2E250 115 60 215 1.8 2400 16
CDF2E315 115 60 250 2 2450 20
Технические параметры (Часть II)
Модель Номинальное
напряжение (В)
Частота (Гц) Входная
мощность (Вт)
Ток (A) Скорость вращения
(об/мин)
Ёмкость конденсатора (μF)
CDF2E100 230 50/60 73/80 0.33/0.35 2300/2500 2
CDF2E125 230 50/60 70/85 0.29/0.32 2300/2500 2
CDF2E150 230 50/60 100/125 0.41/0.52 2300/2500 3
CDF2E160 230 50/60 110/130 0.41/0.54 2300/2500 3
CDF2E200 230 50/60 150/200 0.5/0.68 2350/2600 5
CDF2E250 230 50/60 165/215 0.65/0.73 2350/2600 5
CDF2E315 230 50/60 200/250 0.88/1.1 2300/2400 6

Наша компания специализируется на производстве круглых канальных вентиляторов из стали для системы вентиляции зданий в Китае. Мы также предлагаем такую продукцию как бесколлекторные микродвигатели для испарителей, воздушных охладителей, вентиляторы осевые для воздушных охладителей, тангенциальные вентиляторы для системы подогрева полов, и многое другое.
